Un objet réseau de l'annuaire LoriotPro est la représentation visuelle d'un réseau logique IP.
Il est identifié par l'icône .
C'est un conteneur de l'annuaire Loriotpro d'un type spécifique utilisé par le processus de découverte (Discover process) pour y créer les host découverts.
Un réseau ou sous réseau IP est principalement défini par un jeu d'adresses IP contigues. Les hosts disposant d'adresses dans un réseau IP peuvent communiquer directement et échanger des paquets IP. Les host appartenant à des réseaux IP distincts ne peuvent communiquer directement, dans ce cas les routeurs IP etablissent les communications entre réseaux.
Network object in the LoriotPro directory
Les adresses IP sont constituées de quatres octets. Les octets sont représentées généralement sous forme décimale et séparées par des points. Les valeurs d'une adresse IP en version 4 peuvent être comprises entre 0.0.0.0 et 255.255.255.255.
Un adresse IP est constituée d'un nombre quelconque de bits de poid fort qui détermine le numéro de réseau les bits restant de poid faible déterminant le numéro du host dans ce réseau. L'assignation du nombre de bits déterminant le réseau est précisée par une valeur de quatre octets appelée masque d'adresse IP.
Exemple : Le réseau IP 10.33.10.0 avec le masque 255.255.255.0 permet de définir la plage de hosts possédant les adresses IP 10.33.10.0 à 10.33.10.255.
Attention de nombreuses adresses IP ont des applications reservées et ne sont pas assignables à des hosts (adresse de broadcast, adresse de multicast, adresse de loopback etc.)
L’algorithme utilisé pour valider l’appartenance d’un host à un réseau est :
(IP@Host) et (IP@masquenet) = IP@net
Exemple : 10.33.10.130 et 255.255.255.0 = 10.33.10.0
Remarque : Les objets conteneurs Network de la Directory sont générés automatiquement par le module Discover Process. L’utilisateur peut être amené à créer des objets conteneurs Network dans le cas ou une découverte automatique n’est pas possible (routeurs non configuré en SNMP).
Pour insérer un objet réseau (Network) dans l'annuaire (Directory), il suffit de sélectionner un objet de l'annuaire et d’appeler la fonction d’insertion d’un network à partir des différents menus disponibles dans le logiciel.
Attention : Un objet Network ne peut pas être inséré à partir d’un objet host.
Exemple d’insertion d’un objet réseau (network) dans l'annuaire (directory) de LoriotPro
Après avoir sélectionné l’organisation, MyOrganisation dans notre exemple, appelez à partir du menu principal la fonction d’insertion de nouveaux objets.
Directory>Insert Object>Network
Network object Insertion from the main menu

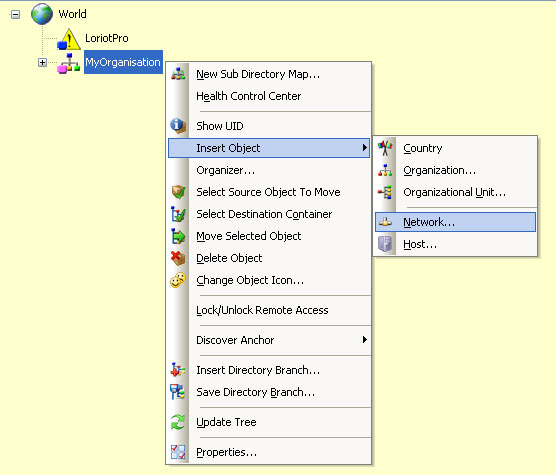

Il est aussi possible d’utiliser le menu contextuel de l’objet Organization ou l’option de la barre d’outils Workspace Tools Bar.
La fenêtre d’insertion d’un nouveau réseau est affichée après une fenêtre d’avertissement. La fenêtre d’avertissement indique que certains paramètres propres aux objets réseaux peuvent être automatiquement modifiés par le module Discover Process.

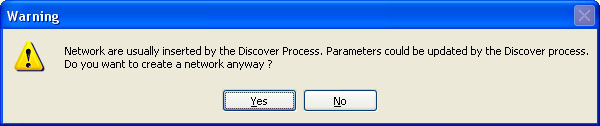

Warning before network creation
Cliquer sur Yes pour valider l'insertion.
A l’insertion d’un nouvel objet network, une fenêtre est affichée.

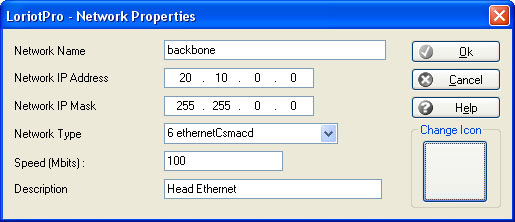

Network objects properties
Le tableau suivant explique les paramètres associés à un objet network.
Tableau des propriétées d’un objet network.
Options |
Fonctions |
Network Name |
Le Nom de notre network (réseau). |
Network IP Address |
L’adresse IP du network |
Network IP Mask |
L’adresse IP du masque du réseau |
Network Type |
Le type de média physique utilisé pour ce network.
Example : Ethernet Remarque: LoriotPro utilise se paramètre pour définir l’icône par défaut du network dans les Maps |
Speed (Bits/s) |
La vitesse physique du lien. |
Description |
Une description du network |
|
La fonction ‘Change Icon’ permet d’afficher une icône non standard pour le network dans les différentes représentations graphiques des Maps. |
Pour valider vos paramètres appuyer sur OK.
Un nouveau network à été inséré dans l'annuaire (directory).
Network insertion
Un nouveau réseau 20.10.0.0 est créé mais il n’y a pas de hosts appartenant à ce network. Le nouveau réseau apparaît dans la fenêtre Internetwork Map, qui est pour l'instant isolé car aucun routeur n’a été créé.

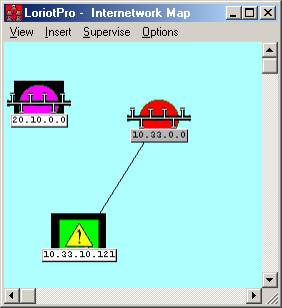

New Network object in the map, left with iP address 20.10.0.0 as name,
right with the backbone name
Pour modifier les paramètres d’un réseau, il suffit de le sélectionner dans l'annuaire de LoriotPro et d’utiliser l'option properties du son menu contexuel ou de cliquer sur l'icône .
Les propriétés sont aussi accessibles à partir du menu contextuel de l'objet dans la fenêtre Internetwork Map :

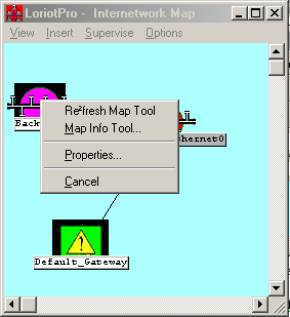

Network object contextual menu
A partir du menu contextuel de l'annuaire (Directory).
Directory network object contextual menu
Sélectionnez dans la Directory avec le clic gauche de la souris l’objet network à modifier, pour qu’il devienne l’objet par défaut et à partir du menu principal sélectionnez :
Directory>Object Properties
Access network properties fro the directory main menu
Sélectionnez dans la Directory avec le clic gauche de la souris, l’objet réseau à modifier, pour qu’il devienne l’objet par défaut et à partir de la barre d’outils Directory Tools Bar cliquez sur l’icône Properties .

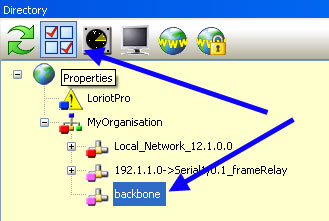

Access the network properties from the directory tools bar .
