Un processus interne à LoriotPro assure l’interrogation programmée à intervalles réguliers de l’ensemble des hosts de l'annuaire (Directory) c'est le polling process.
Grace au processus de polling LoriotPro affiche en temps réel l'état de disponibilité des équipements connectés au réseau en modifiant leur couleur de statut dans l'annuaire, les cartes de topologie réseau (Internetwork Map) et dans le Health Control Center.
Le Polling Process réalise les interrogation en SNMP V1, SNMP V2c V3 (restreint) et/ou ICMP (Ping IP) des hosts en utilisant leurs propriétés de configuration mémorisées dans l'annuaire. Le Polling Process génère des envois d'alarmes (événements LoriotPro) lors de changement de statut des hosts et gère les changements de couleur des icônes partout ou cela est nécessaire dans l'interface graphique de LoriotPro.
La fenêtre du Poller process permet de contrôler l'état du processus et de définir les modes de génération d'événements.
Snmp poling process console
LoriotPro construit en interne une liste chaînée de l’ensemble des hosts de l'annuaire (Directory). Le processus d’interrogation (Polling Process) parcourt en permanence cette liste et en contrôlant les paramètres de polling des hosts (fenêtre ci-dessous) , assure l’interrogation SNMP et/ou PING dans les délais prévus et pour chacun d’eux.
Polling setting
Remarque : Consultez le chapitre consacré au paramétrage avancé des hosts pour plus d’information.
Attention : Le module n’assure pas de fonctions pour les hosts définis comme des alias.
Si le « Poller Process » est démarré (Start), il balaye les hosts de l’annuaire en boucle (polling cycle time).
Pour chaque host il vérifie les options IP Ping et SNMP Ping dans les propriétés du Host (Host Properties) onglet Polling.
Si aucune de ces options n’est cochée, il affecte au host le statut 0 (Violet) non géré. Point violet dans l’annuaire sur l’icône du host. | |||||
Si la case SNMP Ping est cochée et si les conditions annexes sont valides, le « Poller Process exécute un ping SNMP sur le Host. | |||||
Si le host répond dans le délai imparti (timeout), le « Poller Process » affecte au host le statut 2 (vert). Point vert dans l’annuaire sur l’icône du host. | |||||
Si le statut précédent était status 3 ou status 4 et si dans la configuration du « Poller Process » l’option Send event if status change est cochée et si Status4 est cochée, le « Poller Process » envoie un Event 101 | |||||
Si le host ne répond pas dans le délai imparti (timeout) | |||||
Si la case IP Ping est cochée et si les conditions annexes sont valides, le « Poller Process » exécute un ping IP sur le Host. | |||||
Si le host répond dans le délai imparti (timeout), le « Poller Process » affecte au host le statut 1 (bleu). Point bleu dans l’annuaire sur l’icône du host. | |||||
Si le host ne répond pas dans le délai imparti (timeout), le « Poller Process » incrémente le compteur de non réponse et le compare au seuil de Statut 3 et au seuil de status 4. | |||||
Si le seuil de status 3 est atteint, le « Poller Process » affecte au host le statut 3 (jaune). Point jaune dans l’annuaire sur l’icône du host. | |||||
Si le seuil de status 4 est atteint, le « Poller Process » affecte au host le statut 4 (rouge). Point rouge dans l’annuaire sur l’icône du host.0 | |||||
Si dans la configuration du « Poller Process » l’option Send event if status change est cochée et si Status4 est cochée, le « Poller Process » envoie un Event 100. | |||||
Si la case IP Ping n’est pas cochée | |||||
Si le seuil de status 3 est atteint, le « Poller Process » affecte au host le statut 3 (jaune) | |||||
Si le seuil de status 4 est atteint, le « Poller Process » affecte au host le statut 4 (rouge). | |||||
Si dans la configuration du « Poller Process » l’option Send event if status change est cochée et si Status4 est cochée, le « Poller Process » envoie un Event 100. |
Synthèse des statuts et transitions

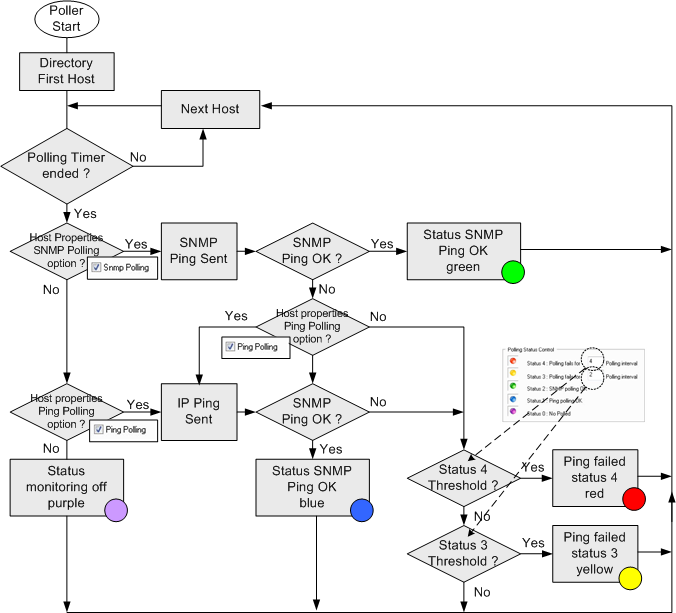

Algorithme du proccessus d'interrogation (Poller)
Démarrer et arrêter le processus de polling
Le processus de polling peut être stoppé et redémarré à partir de sa fenêtre de configuration et de contrôle.
Configure >Poller Process...
Polling Process option of the main menu
Table of options
Fonctions |
Explications |
Start / Stop |
Ces deux boutons permettent d’arrêter ou de relancer le processu de polling (Thread d’interrogation). Si vous appuyez sur le bouton Stop, cela arrêtera le processus d’interrogation en cours. Si vous appuyez sur le bouton Start, le processus d’interrogation est relancé.
|

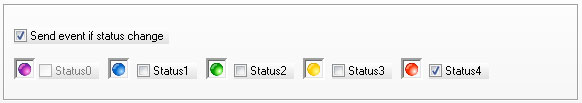

Event on hosts status |
Pour généger un message d'événement (EVENT) lorsqu'un hosts n'est plus joignable soit par ping soit par snmp il faut activer l'option Send event if status change. Lorsque qu’un host change de statut une alarme de type LoriotPro est envoyée, uniquement ci cette case est cochée.
Une alarme (Event 101) est envoyée si le host passe inactif avec un statut 4 Une alarme (Event 100) est envoyée si le host passe actif avec un statut 1 (ICMP) ou 2 (SNMP). |
Syslog deamon |
En cas de changement de statut d’un host, il est possible d’envoyer un message Syslog vers un serveur. Il faut aussi cocher le niveau de statut qui déclenchera un message dans la zone précédente.
Dans cet exemple il sera envoyé un message Syslog vers le serveur 10.33.10.130 si un host passe en statut 3 ou en statut 4. Un seul message sera envoyé. Dans cet exemple, lorsque le host retourne en statut 2, le serveur ne reçoit pas d’information. |
WinSock 2 ping Polling |
LoriotPro assure une interrogation ICMP en utilisant la version 2 des API Winsock. Si vous utilisez la version 95 de Windows, il vous faut installer les mises à jour Winsock2.
Le champ d’information sur la droite de l’image vous indique les réponses ICMP des hosts.
Une alarme 204 ou 205 est envoyée si vous utilisez cette option.
|
Snmp V1/V2c/V3 Polling |
LoriotPro assure une interrogation de type SNMP v1/v2c/V3 (restreint) en fonction des paramètres du host interrogé.
Le champ d’information sur la droite de l’image vous indique les réponses SNMP des hosts.
Une alarme (event 207) ou (event 206) est envoyée si vous utilisez cette option. |
Polling cycle time |
Ce champ vous informe sur le temps total utilisé par le module pour réaliser un cycle d’interrogation de l'ensemble des hosts. Si vous avez positionné un délai d’interrogation inférieur au cycle, les résultats obtenus peuvent être incohérents. |
