Les archives Round Robin contiennent un nombre fini de données consolidées. La consolidation consiste à appliquer un traitement (fonction mathématique de moyenne arithmétique par exemple) à plusieurs échantillons de mesure (les Primary Data Point - PDP). Cette opération génère une perte de granularité mais permet de créer des archives de taille plus réduite.
A titre d’exemple, on remplace par consolidation et 5 échantillons à raison de 1 échantillon par minute par un seul ce qui offre une seule valeur pour 5 minutes.
La création des archives RRA doit être réalisé après la création des sources de données (Data Sources) .

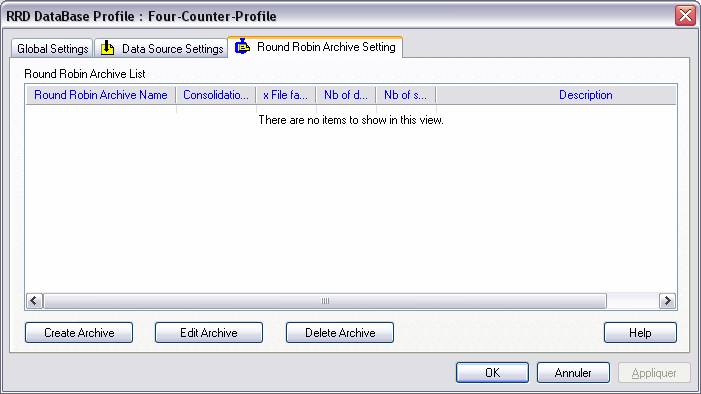

Pour créer un nouveau RRA, sélectionnez l’onglet Round Robin Archive Settings, puis cliquez sur le bouton Create Archive.
La boîte de dialogue d’édition des Round Robin Archive s’affiche.

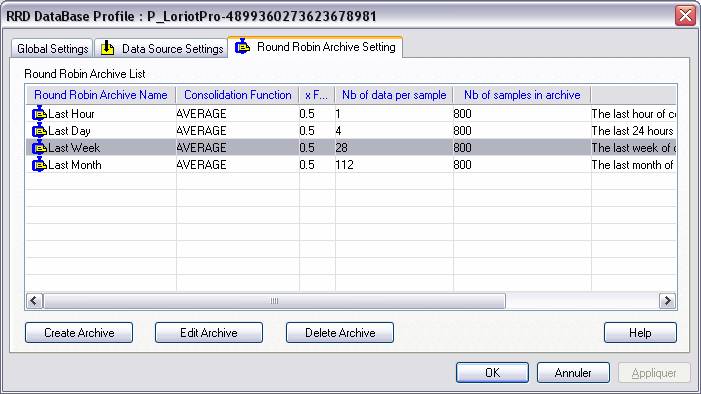

Ci-dessous un exemple de RRA déjà configuré.

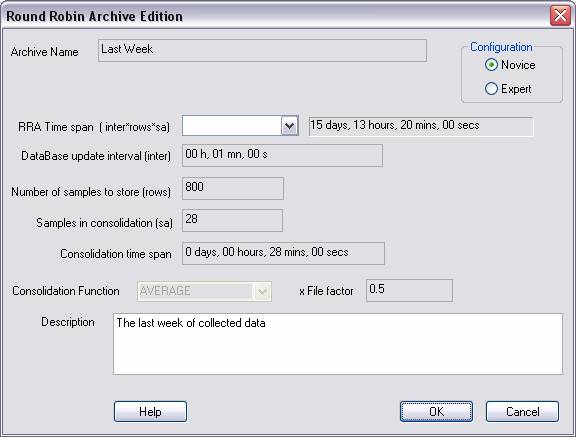

IL existe deux modes de configuration, Novice et Expert.
En mode Novice vous devez choisir parmi un jeu de paramètres prédéfinis.
En mode Expert vous pouvez modifier tous les paramètres du RRA.
EN premier donnez un nom à votre RRA. Ce nom permet d’identifier ce RRA dans le fichier de configuration XML des profils.
Entrez un nom sans symboles ou caractères d’espacement.
Le second paramètre à spécifier en mode novice et éventuellement en mode expert est le RRA Time Span.
Celui-ci vous aide à définir tous les paramètres automatiquement en fonction de la période de temps que doit couvrir l’archive.
Si le paramètre Update Interval est défini dans l’onglet Global Properties le RRA Time Span sélectionné imposera des valeurs par défaut aux paramètres Number of samples (PDP) to store (row) et au Number of sample PDP utilisés par la function de consolidation (sa).
The options are:
Option |
Update Interval |
Samples to store (row) |
Samples use in the consolidation |
Precision (time between two points) |
1 hour |
1 mn |
60 |
1 |
1 mn |
2 hours |
1 mn |
120 |
1 |
1 mn |
6 hours |
1 mn | 360 |
1 |
1 mn |
8 hours |
1 mn |
480 |
1 |
1 mn |
12 hours |
1 mn |
360 |
2 |
2 mn |
1 day |
1 mn |
360 |
4 |
4 mn |
7 days |
1 mn |
336 |
30 |
30 mn |
15 days |
1 mn |
336 |
60 |
1 hour |
1 month |
1 mn |
336 |
120 |
2 hours |
2 months |
1 mn |
336 |
240 |
4 hours |
1 year |
1 mn |
336 |
1440 |
1 day |
Ces valeurs sont arbitraires et peuvent être modifiées en mode expert.
Description des paramètres:
Number of sample to store (rows) |
C’est le nombre maximum de valeurs qui seront présentent dans l’archive pour chaque source de données. |
Samples in consolidation |
C’est le nombre de valeurs primaires (issues de la collecte) utilisé par la fonction de consolidation |
Consolidation function |
Un traitement mathématique ou systématiques appliqué sur un groupe de valeurs (PDP). AVERAGE : Somme des valeurs divisée par le nombre de valeurs. LAST : Dernière valeur du groupe de valeur MAX : Plus forte valeur du groupe MIN : Plus faible valeur du groupe |
Xfiles factor |
Le xfiles factor définit combien de valeurs doivent être valides dans un groupe de valeurs pour considérer que le résultat de la consolidation soit valide. Une valeur invalide (PDP) est à UNKNOWN. Par défaut au moins une valeur sur deux doit être valide pour avoir un résultat valide. |
Description |
Une description du RRA |
En mode expert mode, le paramètre Time Span est calculé automatiquement.

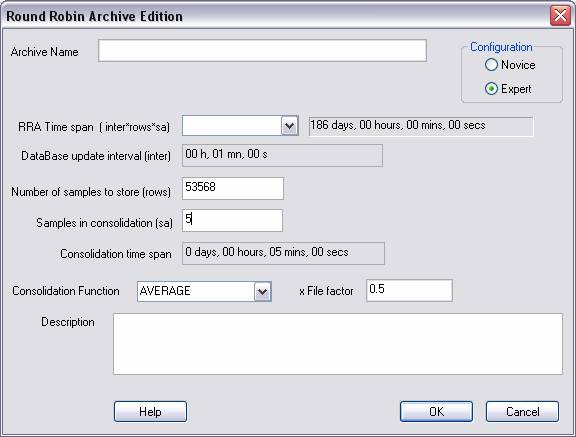

Dans l’exemple suivant nous souhaitons définir une Archive sur 6 mois ayant une granularité de 5 minutes (une valeurs toutes les 5 minutes sera conservée)
On estime en premier la durée en minutes.
6 month * 31 days * 24 hours * 60 mn = 267840 mn.
On en déduit le nombre de valeurs à mémoriser.
267840 / 5 = 53568 samples to store
On entre le Number of samples to store (53568) puis le Nombre de valeur utilise dans la consolidation (5).
On obtient bien une archive qui s’étale sur 186 jours (RRA Time Span)
RRA Edition
L’édition des RRA n’est pas une opération recommandée si vous avez déjà utilise le profil pour la création d’une base de données. Lors de la création la base utilise les paramètres du profil pour sa structure.
Pour éditer un RRA existant sélectionner le par un simple clic dans la liste des RRA (Round Robin Archive List) pour le mettre en grisé puis cliquez sur le bouton Create Archive.
Si vous faites OK en quittant le RRA existant sera remplacé dans le fichier des profils.
