La fenêtre Events contient un ensemble de fenêtres permettant la réception et le filtrage des différents types d’événements que LoriotPro est capable d’analyser. La gestion des événements est traitée plus en détail dans la suite du manuel.
Remarque : Consulter le chapitre sur la gestion des événements pour plus d’informations.
 |
Affiche la fenêtre des événements LoriotPro. Tous les événements reçus sont affiché dans cette fenêtre en temps réel. La taille de cette fenêtre est limitée, les plus anciens événements sont éffacés. Tous les événements sont sauvegardés dans des fichiers d'historique. |
 |
Affiche la fenêtre des messages SYSLOG. Tous les messages SYSLOG reçus sont affiché dans cette fenêtre en temps réel. La taille de cette fenêtre est limitée, les plus anciens messages SYSLOG sont éffacés. Tous les messages SYSLOG sont sauvegardés dans des fichiers d'historique. |
 |
Affiche la fenêtre des trap snmp. Tous les trap snmp reçus sont affiché dans cette fenêtre en temps réel. La taille de cette fenêtre est limitée, les plus anciens trap snmp sont éffacés. Tous les trap snmp sont sauvegardés dans des fichiers d'historique. |
 |
Affiche la fenêtre Custom 1. Seuls les messages filtrés vers cette fenêtre sont affichés en temps réel. Il n'y a pas d'historique. |
 |
Affiche la fenêtre Custom 1. Seuls les messages filtrés vers cette fenêtre sont affichés en temps réel. Il n'y a pas d'historique. |
 |
Affiche la fenêtre Custom 1. Seuls les messages filtrés vers cette fenêtre sont affichés en temps réel. Il n'y a pas d'historique. |
 |
Affiche la fenêtre des filtres d'événements et de trap snmp. |
Cette fenêtre affiche l’ensemble des messages d'événements filtrés par le logiciel. Il existe plusieurs types d'événements pouvant être traités et filtrés par le logiciel.
Un chapitre entier du manuel est dédié à l’explication de l’utilisation des filtres.

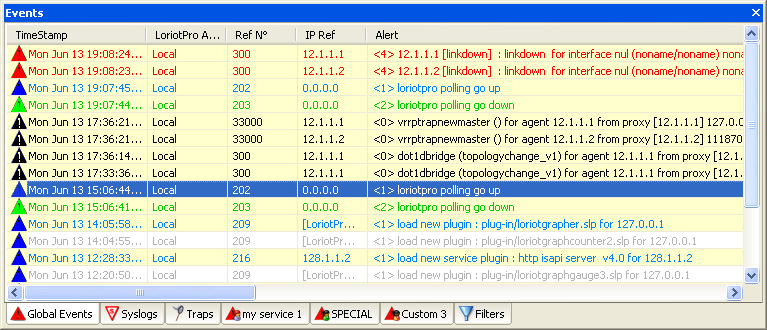

Event Area, Global Events
Chaque fenêtre possède un menu contextuel propre aux fonctions de la fenêtre.
Global Events context menu
Les informations reçues par le module de gestion des événements sont mémorisées dans des fichiers journaliers et/ou une base de donnée ODBC et accessibles à partir du menu principal :
Pour accéder aux fichiers de logues à partir du menu principal faire :

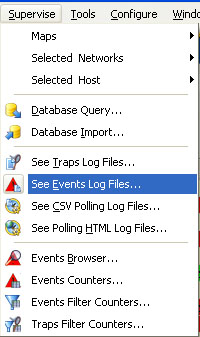

Supervise>See Events Log Files…
Supervise menu
Si vous avez configuré l’accès à une base de données ODBC, il est possible de visualiser l’ensemble des événements mémorisés à partir du module Database Queries.
Remarque
Reportez-vous au chapitre traitant de la configuration d’ODBC pour plus d’information.
Pour accéder aux enregistrements de votre base de données à partir du menu principal faire :

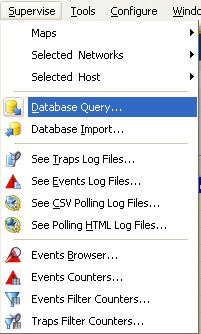

Supervise>Database Query…
Global Event, ODBC Tables, Queries
Status icons in the Global Events window
Les icônes de la fenêtre des événements loriotPro (Events) sont représentées par des triangles de couleur avec un point d’exclamation.
Tableau des icônes de statuts de la fenêtre des événements loriotPro
| Icons |
Fonctions |
Remark |
|
|
Message de niveau 0 |
low severity |
|
|
Message de niveau 1 |
|
|
|
Message de niveau 2 |
|
|
|
Message de niveau 3 |
|
|
|
Message de niveau 4 |
|
|
|
Message de niveau 5 |
|
|
|
Message de niveau 6 |
|
|
|
Message de niveau 7 |
|
|
|
Message de niveau 8 |
very high severity |
| Message de niveau 9 | ||
| Message de niveau 10 |

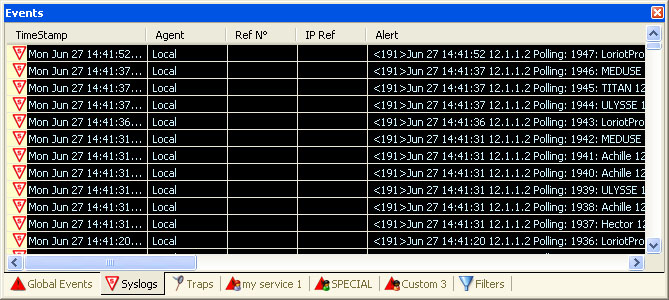

Lorsqu’une information est envoyée vers le serveur d’alarme du logiciel avec une structure de type Syslog l’information est affichée dans la fenêtre Syslog. L’icône est utilisée pour symboliser ce type d’information. L'icône symbolise les message Syslog.
Pour valider ou dévalider le serveur d’événements du logiciel sur le port UDP 514, (Syslog) reportez-vous au chapitre traitant de la gestion des événements pour plus d’informations.
LoriotPro supporte la réception de Traps SNMP de type V1 V2C et V3 HMAC-MD5, chaque Trap SNMP reçu par le logiciel est affiché dans la fenêtre Traps.
Traps
tab and window
Tableau des icônes utilisées par la fenêtre Trap
| Icons |
Functions |
Remarks |
| |
Coldstart |
Sent by a device that has been powered on |
| |
Warmstart |
Sent by a device that has been put in soft reset |
| |
Linkdown |
The physical connection of a link is broken |
| |
Linkup |
The physical connection of a link is up |
| |
Authentication error |
The SNMP authentication between the agent and the management server has failed |
| |
EGP |
|
| |
enterprise |
An enterprise Trap has a proprietary value specified in the Specific column.
|
| |
||
| |
Notification v2c |
This trap may indicate a severe problem |
| |
Inform V2c |
This trap is informational and not severe |
| |
Notification v3 |
This trap may indicate a severe problem |
| |
Inform V3 |
This trap is informational and not severe |
Remarks: Consult the Event Management chapter for more details.
Les fenêtres Custom1 à Custom3 sont utilisées pour filtrer l’affichage d’événements. Les règles d’affichage des événements dans ces fenêtres se gèrent à partir du fichier trapfilter.txt situé dans le répertoire bin de LoriotPro.
Remarque : Consulter le chapitre sur la gestion des événements pour plus d’informations.

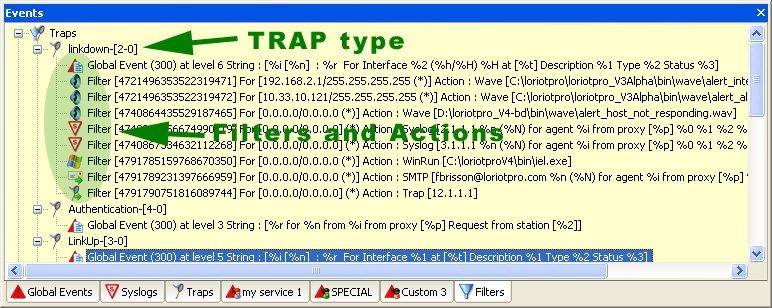

La fenêtre Filters affiche de façon graphique les filtres définis dans le fichier trapfilter.txt. L’ensemble des filtres est configurable à partir des menus contextuels de l’arbre.
Filtre des événements
Event and
trap Filters window
Remarque : Consulter le chapitre sur la gestion des événements pour plus d’informations.
