Importer la carte InterNetwork

Un import complet de la carte Internetwork dans une vue active est possible. Pour rappel, la carte InterNetwork affiche la structure de votre réseau IP, c'est à dire l'ensemble des réseaux et/ou sous réseaux IP qui le compose ainsi que les routeurs IP qui relient ces réseaux. Cette structure est découverte par le module de découverte et mémorisé dans l'annuaire LoriotPro.

Pour importer la carte InterNetwork dans une vue active existante, cliquer sur l'option Import InterNetwork MAP à partir du menu File de la vue active.

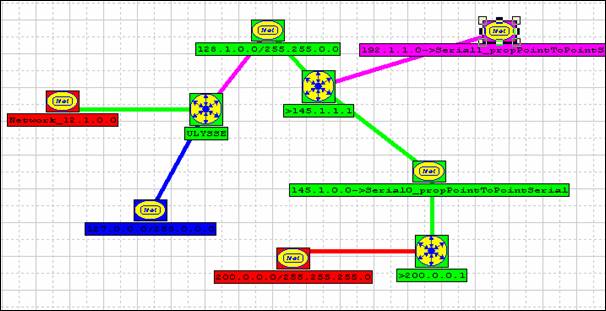

Ci-dessous, exemple de carte InterNetwork importée dans une vue active :



Chaque objet importé est configuré pour suivre le statut dynamique de l'objet d'annuaire, c'est à dire l'état de connectivité des systèmes, de l'annuaire.

Il n'y a pas de lien ou de relation entre les objet d'annuaire et les objets graphiques des vues actives. Les objets des vueq graphiqueq sont dynamiqueq et collecte dans l'annuaire le status des objets d'annuaire qu'ils représentent. Par contre la carte Internetwork est constitué à partir des données contenues dans l'annuaire.

Remarque: Une fois l'import réalisé, il n'y a pas de mise à jour automatique entre la carte InterNetwork et la vue active. Si un nouveau réseau apparaît dans la carte InterNetwork il ne sera pas reporté sur la vue active.
