Vues symboliques et synoptiques réseaux

Les vues actives de LoriotPro permettent de représenter tous types de schémas symboliques ou de synoptiques techniques ou fonctionnels.

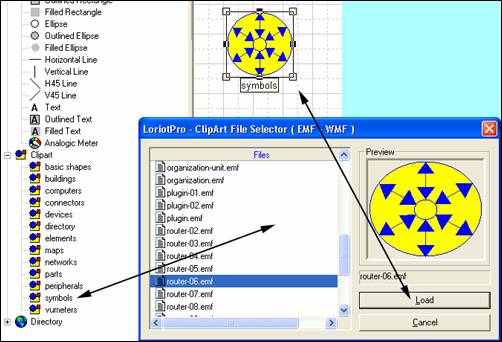

De nombreux objets graphiques (clipart) disponibles pour l'édition des vues actives aident à la conception de synoptiques de réseaux (routeurs, pc, switch,etc...)

Après création de la vue active, utiliser le glisser-déposer souris pour ajouter des symboles dans la zone de dessin.

synoptiques réseaux

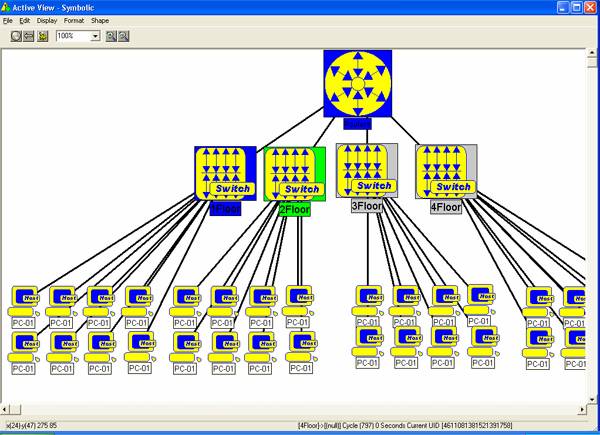

Voici un exemple de synoptique réseau de niveau Ethernet affichant les connexions entre routeur, commutateurs Ethernet et PC
