Vues d'équipements de réseaux

Les vues d'équipements réseaux sont utilié pour afficher une représentation de la face avant ou arrière d'un équipement réseau de type routeur, commutateur Ethernet, server etc.

Pour contruire un vue active d'un équipement réseau, des images clipart des pièces constituants ces équipements sont disponibles avec Loriotpro. Les clipart sont des fichiers au format EMF ou WMF et la librairie disponible peut être étendue à volonté.

Les clipart pour la constitution de la vue:

Le répertoire device contient des modèles classés par constructeur d'équipements réseaux.

Le répertoire connector contient des modèles de connecteurs utilisés par les équipements réseaux.

Le répertoire parts contient les chassis, alimentation, ventilateurs, carte fille etc .

Pour construire un équipement réseau de toutes piéces, il faut prendre un chassis, une alimentation, ventilateur, carte mère ou fille par des glisser- lacher des cliparts issues de parts. Ensuite ajouter les modèles des interfaces réseau nécessaires. Dupliquer un objet existant sur un vue se réalise par un simple CTRL C et CTRL V.

Dans l'exemple suivant, nous allons construire la face arrière d'un Cisco Router 3640 avec quelques cartes d'interfaces

Créer une nouvelle active view avec l'éditeur option Tools et Edit Active View.

L'éditeur vous propose de charger une Active View, répondre No. Une vue active vide doit s'afficher.

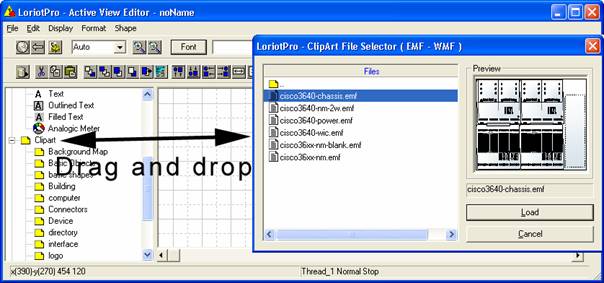

Comme cet équipement existe déja dans la librairie des clipart, il faut simplement l'ajouter dans la vue par un glisser-déposer du clipart device.

Choisir le clipart cisco3640-chassis.emf représenetant un chassis de 3640 vide.

Remarque: Nous ne fournissons pas les clipart des milliers d'équipements réseaux disponibles sur le marché. N'hésitez pas à nous envoyer un e-mail pour que nous vous les fournissions.

L'image est ensuite déplacée dans le coin supérieur gauche de la vue active.

Les cartes filles existe aussi comme clipart

Par la même opération nous importons dans la vue l'objet graphique cisco3640-power.emf. situé dans device/cisco

Par la même opération nous importons dans la vue l'objet graphique sectorswitch.emf. situé dans device/cisco

Par la même opération nous importons dans la vue l'objet graphique prisesectors.emf. situé dans device/cisco

Pour tout ces clipart l'option Hidden text est cocher dans les propriétés globales de l'objet.

Ajout des carte filles de tyep WIC à partir de /devices/cisco/cisco3640-power.emf.

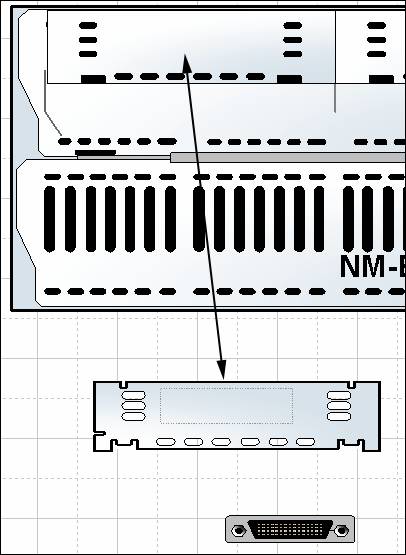

Le premier interface est un WIC-1T. Un import /connectors/scsi-5.emf sur le WIC puis placement du WIC sur le chassis.

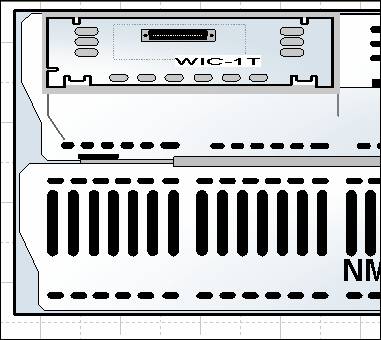

On obtient le résultat suivant:

La même opération peut être répétée pour toutes les interfaces

Création d'une interface NM-4T .

Import du clipart dans la vue /devices/cisco/cisco36xxnm.emf.

C'est un template de module NM qui est utilisé dans la série des routeur Cisco 36xx .

Import de l'objet connector à partir du clipart /connectors/hdcisco.emf.

Duplication de ce connecteur par copier-coller dans la vue.

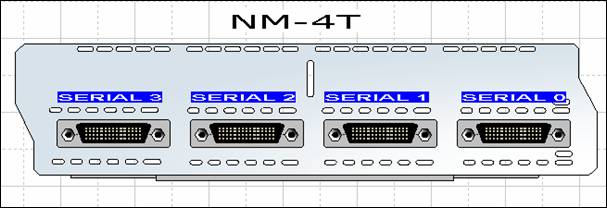

Positionnement des connecteurs sur la carte NM et alignement avec les boutons d'alignement et d'espacement

Chaque connecteur est ensuite lié à l'état opérationnel de l'interface du routeur réel.

Pour cela les connecteur vont être déclaré comme objet dynamique, leur couleur de fond sera dépendant du résultat d'une requête SNMP sur le routeur 3640 pour connaitre létat de linterface (statut UP ou DOWN).

Le statut d'un interface est disponible dans la table standard de la MIB2 iftable au travers de l'objet de MIB ifoperstatus.

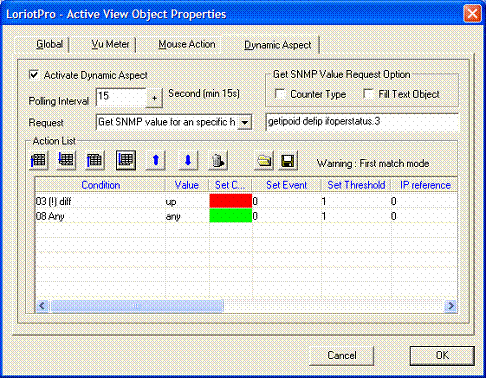

Deux filtres sont ajoutés pour le coloriage du connecteurs en fonction de la valeur de retour (UP ou DOWN).

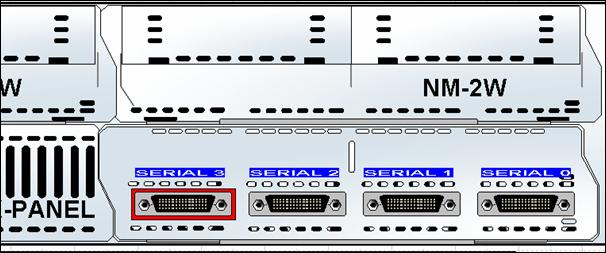

Si la vue active est démarré (File ->Start) l'objet est immédiatement colorié. Les objets dynamiques sans règle de coloriage sont en gris par défaut

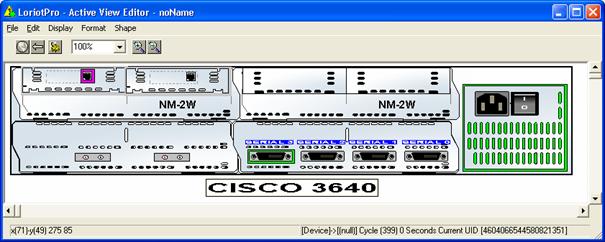

Voici le routeur Cisco 3640 constitué avec les statut d'alimentation (objet de la MIB propriétaire Cisco) et de ses interfaces réseaux.
