Vues réseaux et topologies

Les vues réseaux réalisées avec les Active View de LoriotPro sont utilisées pour afficher la topologie physique des réseaux d'entreprises ou d'opérateurs. Les vues actives représentant des équipements de réseau peuvent être réutilisées dans ces vues.

L'exemple ci-dessous est une ébauche pour la construction d'un réseau bouclé basé sur des équipements de commutation Giga Ethernet de marque Riverstone. Les liens UPLINK Giga entre équipements sont représentés et seront coloriés en fonction de leur état de fonctionnement.

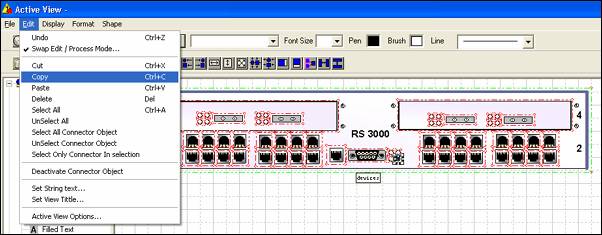

Après la création de la vue active vide, un import du clipart représentant les commutateurs Giga Ethernet est réalisé puis cet objet graphqiue est dupliqué autant de fois que nécessaire par un CTRL C CTRL V ou Edit Copy et Edit Paste.

Exemple de vue active importé dans la vue de topologie réseau globale.

Les commutateurs Giga Ethernet sont reliés par des objets graphiques de type connecteur. Pour réaliser la connexion il faut sélectionner les 2 ports Giga fibre puis cliquer sur le bouton de l'objet Connector .

La vue terminée avec tous les commutateurs et leur liens

Les objets connector peuvent être configurés individuellement pour être dynamique et refléter l'état de fonctionnement du port physique du commutateurs Giga Ethernet.

Se reporter à la vue local pour réaliser la configuration des liens.
