Création et édition d’une base RRD

La création d’une base de données RRD est un processus simple qui est réalisé à partir de l’interface graphique de RRD Manager. Avant de créer une base RRD vous devez avoir défini un profil. Les profils sont utilisés pour définir la structure interne des bases RRD. L’utilisation de profils permet de définir plusieurs bases ayant la même structure sans redéfinir les paramètres systématiquement. Chaque base RRD est unique et sa structure ne peut et ne doit pas varier car les collector s’appuie sur cette structure pour enrichir la base. Des modifications ultérieures des bases conduisent à des comportements imprévisibles.

Pour créer une nouvelle base RRD , sélectionnez l’onglet DataBases de RRD Manger puis cliquez sur New.

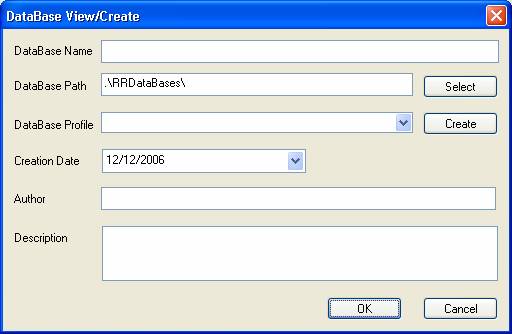

La boite de dialogue suivante s’ouvre.

Les prochaine étapes consistent à définir les paramètres de configuration

Le champ DataBase Name doit être complété par un nom descriptif sans espace.

Le champ DataBase path  est complété automatiquement mais vous pouvez le modifier. Conservez impérativement l’extension par défaut (.rrd) utilisée     par  RRD tool.

Sélectionner ensuite un profil dans la liste. SI vous n’avez pas défini de profil préalablement vous devez quitter la création de la base pour sélectionner l’onglet profile et créer un profil.

Finalement sélectionnez la date de création, l’auteur et une description.

 Quand tous les champs sont remplis cliquez sur OK pour créer la base de données RRD.

Vous pouvez verifier ensuite que la base de données a bien été créée.

Soit en cliquant sur le bouton View (vous devez avoir sélectionner la database dans la liste préalablement) ou en regardant dans le répertoire /bin/RRDDataBases/ pour le fichier avec l’extension rrd.

Si le bouton View n’affiche pas  la database cela signifie que la base n’a pas été créée. Activez la fonction de log, puis faite un reset de la base pour voir quel est le message d’erreur retourné.

Voici un exemple de log d’une creation n’ayant pas abouti.

12/12/06 11:29:00;Manager;rrdtool.exe create ".\RRDataBases\Router_Main_Interfaces_Packets.rrd" -b 1165951047 -s 60 DS:DS2_Counter:COUNTER:120:U:U DS:DS1_Counter:COUNTER:120:U:U DS:DS3_Counter:COUNTER:120:U:U DS:DS4_Counter:COUNTER:120:U:U

12/12/06 11:29:00;Manager;RRDtool.exe return: ERROR: you must define at least one Round Robin Archive

Le message d’erreur indique que le profil ne contenait pas d’entré d’archive  (RRA), vous devez dans ce cas retourner dans la configuration du profil puis déclarer au moins une entré dans l’onglet des Archives.

Quand cela est fait vous pouvez regénérer la database en utilisant le bouton reset

Le fichier de log montre un creation réussi (il n’y a pas de message d’erreur)

12/12/06 11:40:18;Manager;rrdtool.exe create ".\RRDataBases\Router_Main_Interfaces_Packets.rrd" -b 1165951047 -s 60 DS:DS2_Counter:COUNTER:120:U:U DS:DS1_Counter:COUNTER:120:U:U DS:DS3_Counter:COUNTER:120:U:U DS:DS4_Counter:COUNTER:120:U:U RRA:AVERAGE:0.5:1:11000

Un View de la base de données affiche son contenu (dump). Elle sera complétée de données dès qu’un module RRD Collector sera configuré pour collecter des données et enrichir cette base.
