Courbes du graphique RRD

La dernière étape pour la création de profiles de graphiques RRD consiste à définir les courbes à afficher dans le graphique ainsi que leurs caractéristiques visuelles. Les courbes affichées sont issues des éléments de graphique (graph items) que l’on a définis dans les étapes précédentes. Chaque élément défini peut être une courbe dans le graphique mais ce n’est pas obligatoire. Il est possible de définir des éléments qui ne soient pas utilisés dans le graphique mais destinés uniquement comme variables des expressions mathématiques.

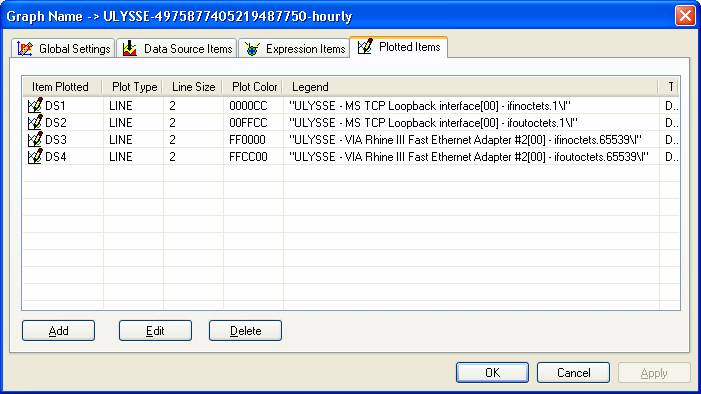

Dans l’exemple ci-dessous les éléments (item plotted) sont au nombre de quatre, il y aura donc quatre courbes dans le graphique. Les courbes seront présentées sous forme de lignes (points contigus ou en escalier si l’intervalle de temps est large). L’épaisseur de la ligne (Line Size) sera de 2, la couleur identifiée par son code et une légende apparaîtra dans le graphique en dessous de la zone de traçage.

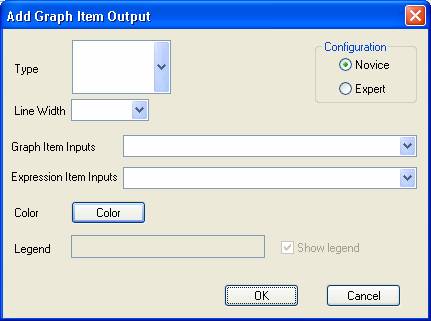

Pour créer un nouveau graphique, cliquez sur le bouton Add.

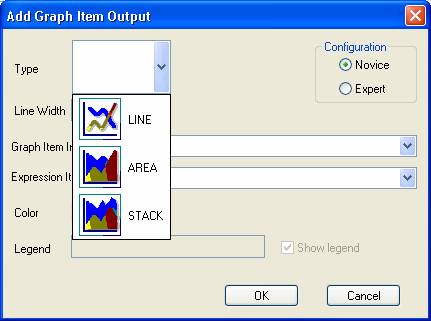

Il faut choisir le type de courbe parmi les choix suivant

Line : Les valeurs sont affichées en tant que points

Area : Les valeurs sont affichées en tant que surface

Stack : Les valeurs sont affichées soit en surface soit en point en fonction de la courbe précédente dans l’ordre de génération. La valeur est empilée (additionnée) à la valeur précédente dans le graphique. Ce type de courbe ne peut être utilisé comme première courbe dans la liste des courbes déclarées

Line Width : Ce paramètre permet de spécifier l’épaisseur des lignes en mode Line uniquement.

Graph Item input : Permet de sélectionner l’élément (graph Item) dans la liste des items déclarés précédemment.

Expression item input : permet de sélectionner dans la liste des expressions définies précédemment.

Color : Permet de sélectionner la couleur utilisée pour la courbe

Legend : Permet de définir la légende affiché de cette courbe et qui sera affichée sous le graphique.

Quand tous les paramètres sont saisis cliquez sur OK.

De retour dans la liste des graphiques si vous sélectionnez votre graphique et cliquez sur View, celui-ci doit s’afficher. Si la collecte est en cours et la base de données RRD enrichie les courbes doivent apparaître.

Exemple de graphique généré par RRD Collector en mode SNMP Standard

Le graphique ci-dessus affiche quatre courbes en mode surface empilée. Les surfaces sont empilés dans l’ordre des légendes du dessous.

La légende est composé par RRD collector automatiquement en mode SNMP Standard à partir de :

Nom du host (ULYSSE)

Nom de l’interface réseau (VIA Rhine III Fast Ethernet Adapter #2[00]

Le nom de l’objet SNMP lu et son index (ifinucastpkts.65539)
