Creation d'une vue active (Active view)

Introduction

Les vues actives (Active View) sont des programmes ou modules du Logiciel LoriotPro ( Plug-in dans la terminologie anglosaxonne) qui peuvent fonctionner selon deux modes.

Mode détaché : Les vues active en mode détachées sont lancées à la demande, utilisées puis fermées. Tant quelles sont visibles, le processus de mise à jour des objets graphiques fonctionne. Elles peuvent être lancées à partir d'une autre vue active, du centre des rapports (report Center), de l'editeur etc. Le mode détaché sera utilisé lorsqu'aucune alarme n'est configuré ou que la mise à jour permanente de la vue (trafic permanent généré) n'est pas nécessaire.

Mode attaché : (Directory plug-in) Les vues actives attachées à des hosts de l'annuaire LoriotPro fonctionnent en permanence même quand elles ne sont pas affichées. Chaque vue active est un programme distinct (thread) et fonctionne de manière autonome. Les objets graphiques et les requêtes qu'ils contiennent sont éxécuter en fonction de l'interval de polling (requête SNMP, script etc.). Elles peuvent être affichées à partir d'une autre vue active, du centre des rapports (report Center), de l'editeur etc.

Inserer une vue active dans l'annuaire (mode attaché)

Il y a plusieurs façons pour attacher une vue active à un host de l'annuaire :

- A partir du menu contextuel du host

- A partir du menu principal de LoriotPro

Pour créer une vue active à partir du menu contextuel d'un host, sélectionner ce host dans l'annuaire par un simple clique de souris puis cliquer droit pour ouvrir le menu contextuel.

Sélectionner l'option Insert task puis Active View. Une vue active utilise l'adresse IP par défaut de ce host. Cela n'implique pas que des requêtes sur tous les autres hosts de l'annuaire ne peuvent être faites.

Nous préconisons que les vues actives avec des objets associé à des host diffrents soit attaché à l'objet LoriotPro de l'annuaire.

Par contre les vues actives dédiées à la représentation d'un équipement (host de l'annuaire) peuvent tès bien s'attacher au host qu'elles représentent.

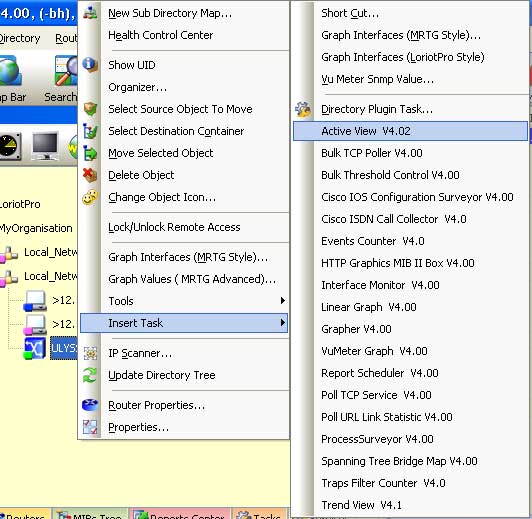

Ajout par le menu contextuel d'un host

insertion de vue active
Active View insertion

Quand une vue active est attaché un simple clique sur le plug-in permet d'ouvrir la vue en mode edition ou monitor.

When you have attached a View to a host, a single click will open the Active View window either in edit mode or process mode.

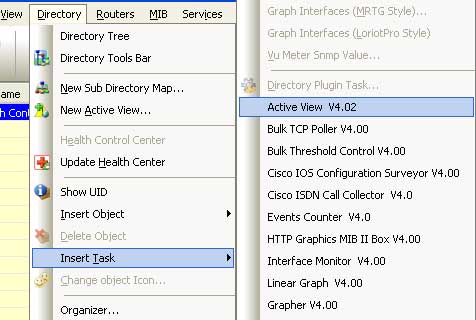

Ajout par le menu principal, sélectionner le host, puis l'option directory, puis l'option New Active View.

insertion de vue active

Lors du premier chargement une boîte de dialogue s'affiche. Celle-ci vous propose de charger un template. Un template est un modèle de vue active déjà existante que vous pouvez utiliser comme référence (Une face avant d'équipement pourra être un template qui sera appliqué à tous les équipements du même modèle).

Si vous souhaitez partir sur une vue active vide cliqez sur NO.

Sinon une nouvelle fenêtre vous propose de sélectionner votre template.

Sélectionner le répertoire tlp ou sont stockés par défaut les templates.

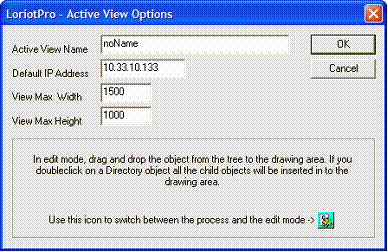

Dans l'étape suivante et quelle que soit votre démarche, vous devez saisir un nom pour la vue active que vous créez. Ce nom sera utilisé dans l'annuaire pour désigner cette vue active (Active View plug-in).

Vous pouvez aussi à ce stade préciser l'adresse IP par défaut de la vue active, la taille de la zone d'édition.

La création est terminé et votre vue active est attachée au host sélectionné dans l'annuaire.

Remarque : Les vues actives attachées à des hosts sont sauvegardées dans le répertoire /bin/config/active-view subdirectory.

Ouvrir une vue active avec l'éditeur (mode détaché)

Une vue active peut être créée et lancée à partir de l'outil d'édition. Dans ce mode elle ne sont active que tant qu'elles ont ouverte. Ce mode est utilisé par exemple pour la création de modèle (Template).

Pour ouvrir l'éditeur, sélectionner l'option Tools du menu principal de LoriotPro puis l'option Edit Active View.

Une boîte de dialogue vous demande saisir le nom d'un vue active à éditer. Sélectionner Cancel si vous souhaitez créer une nouvelle vue active.

Attention: Si vous utilisez le même nom de fichiers pour des vues actives attachées à des host différents dans l'annuaire ou dans le report center, les modifications réalisées seront appliquées à toutes les vues actives au prochain lancement de LoriotPro.

Ouvrir une vue active

Lorsque vous êtes dans une vue active détaché (hors annuaire) vous pouvez ouvrir une autre vue active à partir de cette même fenêtre. Cela à pour effet de fermer la vue active précédente pour la remplacer par le vue active choisie.

Sauver une vue active

Une vue active (Active View) attachée à un host de l'annuaire est chargé en mémoire au démarrage de Loriotpro. Si elle était démarrée (Start) alors elle est redémarrée automatiquement. Le fichier d'enregistrement d'une vue est visible par son menu Edit->Active View Options.

Quand vous avez fini votre édition, l'option Save permet de sauvegarder la vue active dans le fichier créer par défaut lors de la création.

L'option Save As permet de sauvegrder un vue active sous un nom différent de celui utilisé pour l'ouverture.

L'option Save As Default Directory View sauve la vue active courante sous un nouveau nom et l'attache au host par défaut de l'annuaire.

Mode d'affichage d'une vue active (Active View Mode)

Il existe deux modes d'affichage d'une vue active. Le changement de mode se réalise par simple clique sur le bouton changement de mode. Le changement de mode est aussi accessible à partir du menu Swap edit/process.

Le mode édition qui permet de créer et de modifier les aspects visuels et dynamiques des objets d'une vue active. Le mode édition est utilisé par les administrateure de la console LoriotPro dans la phase de mise en oeuvre de la solution de supervision.

Par défaut en mode édition la vue active n'est pas démarrée, les requêtes SNMP ou autres attachées aux objets graphiques ne sont pas générées. Les objets dynamiques ont un fond gris clair.

Il est possible de démarrer le polling de la vue active par le menu.

Le mode process est utilisé pour la supervision quotidienne du système d'information par les opérateurs de la console LoriotPro. Dnas ce mode les objets ne peuvent être suprimés ou déplacés.

La barre de status en bas de l'écran affiche l'état de fonctionnement de la vue active, démarré couleur verte arrété couleur rouge ainsi que les thread en cours d'éxécution.

Taille de l'affichage

La taille de la zone graphique de la bue avtive peut être définie dans les options. Ouvrir le menu option Active View options.

Sélectionner la taille en pixels. Suivant la résolution de votre écran vous pourrez voir la vue en plein écran.

Nommer une vue active

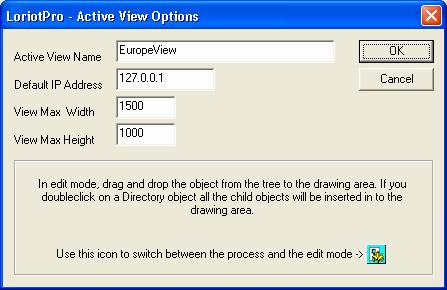

Le nom d'une vue active peut être modifié dans le menu option Edit et  Active View options.
